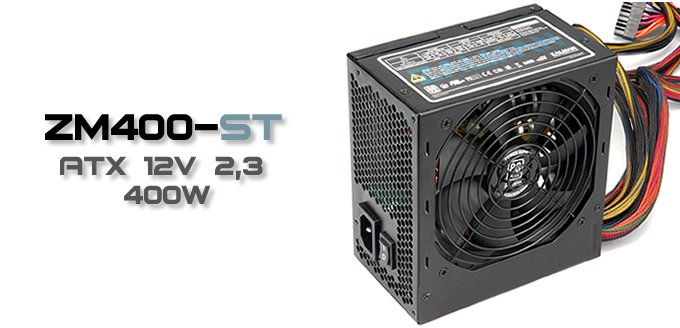

ZM400-ST

400st

Características
Certificação 80 PLUS®

Com até 86% de eficiência (230V AC, 50% de carga),  certificação 80 PLUS garante maior eficiência em comparação com produtos não certificados.

※ 80 PLUS ® é um programa de certificação de eficiência de energia administrado pela Ecos Consulting dos Estados Unidos.

  Menos de 1W de Consumo de energia em modo Standby

Os circuitos Green IC  são eficientes em termos energéticos, consomem muito menos energia em modo Standby (menos de 1W) em comparação com outros PSU sem esta funcionalidade.


Confiabilidade e Estabilidade

Os capacitores japoneses são incorporados no circuito de suavização da 1ª fase para confiabilidade e estabilidade, mesmo após um longo período de operação.

  Two-Forward Switching Design

O projeto de comutação Two-Forward minimiza a perda de comutação e o calor interno, para maior confiabilidade e estabilidade.


ATX12V v2.3

O mais recente padrão de projeto PSU é incorporado para compatibilidade com uma ampla gama de CPUs, placas-mãe e placas gráficas.

  Saída Dual Rail +12V DC

Duas saídas independentes +12V para componentes de núcleo facilitam a operação de alta estabilidade.


Suporta Placas de Vídeo PCI-Express

Suporta placas gráficas PCI-Express 6 pinos de alta performance

  Ventoinha Silenciosa de 120mm

Uma ventoinha de arrefecimento ultra silenciosa aumenta o fluxo de ar enquanto minimiza o ruído.


PFC Ativo Para Fator de Potência Melhorado e Harmônicos Reduzidos

Ao implementar um PFC Ativo (Correção de Fator de Potência), em vez de um PFC Passivo com um Fator de Potência (PF) de 75%, o PF foi melhorado até 99%, enquanto as frequências harmônicas prejudiciais foram reduzidas para atender o Requisito de Distorção Harmônica de Linha De IEC61000-3-2 Classe D.

  Conector ATX20 +4 Pin

O conector ATX20 + 4 pinos aumenta a compatibilidade com placa-mãe de 20 e 24 pinos.


ATX12V CPU 4-Pin & EPS12V CPU 8-Pin

Os dois cabos de alimentação ATX12V CPU 2 + 2 (4 pinos) podem ser combinados para formar um cabo de alimentação EPS12V de 8 pinos.

  Cabos com Malha

Todos os cabos de alimentação são cobertos com malha para fácil gerenciamento e melhor circulação de ar dentro do gabinete.


Diversos Recursos de Segurança

As características de segurança, incluindo proteção de sobretensão, proteção de sobrecorrente, proteção de curto-circuito, proteção de subtensão e proteção contra sobreaquecimento protegem o sistema.

  Cumpre os padrões WEEE & RoHS

ZM400-ST Cumpre as diretivas ambientais WEEE & RoHS da União Europeia.


Atende ao padrão ErP Lote 6 2010 Standby (ErP: Produto Relacionado à Energia)

Este produto está em conformidade com o ErP Lote 6 2010, os padrões de Energia de Standby e Eficiência Energética de Alto Nível da União Europeia.

  Certificações internacionais de segurança e EMC

Especificações
Especificações dos Cabos de Alimentação



Características Físicas e Elétricas



AC Input Range Voltage 100VAC ~ 240VAC ± 10% DC Output
Frequency 50~60Hz Output V. Output Load Rating Combined
Power
AC Input Current
(Rated)
115VAC 8A Imin Imax
230VAC 5A +3.3V 0.3A 24A 120W 400W
PFC Type Active PFC +5V 0.5A 15A
Power Factor 99% Maximum +12V1 0.5A 20A 384W
Inrush Current Limit
(@ Cold start at 25°C)
115VAC 60A +12V2 0.5A 20A
230VAC 120A -12V 0.0A 0.3A 3.6W
Efficiency 86% Maximum @230VAC, Typical load +5VSB 0.0A 3A 15W
DC Output
Voltage
Regulations
Output V. Regulation Range At Full
Load
Protection Features
+3.3VDC ±5% +3.14V~+3.47V Over Voltage Protection(OVP)
+5VDC ±5% +4.75V~+5.25V Over Current Protection(OCP)
+12V1DC ±5% +11.4V~+12.6V Short Circuit Protection(SCP)
+12V2DC ±5% +11.4V~+12.6V Over Temperature Protection(OTP)
-12VDC ±10% -10.8V~-13.0V Over Power Protection(OPP)
+5VSB ±5% +4.75V~+5.25V Ambient Temperature
DC Output
Ripple
& Noise
Output V. Specification At Full
Load
Operation 10°C ~ +40°C
+3.3VDC 50mV Storage -40°C ~ +70°C
+5VDC 50mV Ambient Humidity
+12V1DC 120mV Operation 20%RH ~ 85%RH
+12V2DC 120mV Storage 5%RH ~ 95%RH
-12VDC 120mV Dimensions
+5VSB 50mV 140(L) x 150(W) x 86(H) mm

Componentes
– One (1) Power Supply
– Five (5) Cable Ties
– Four (4) Mount Screws
– One (1) Power Cord
– One (1) User`s Manual
