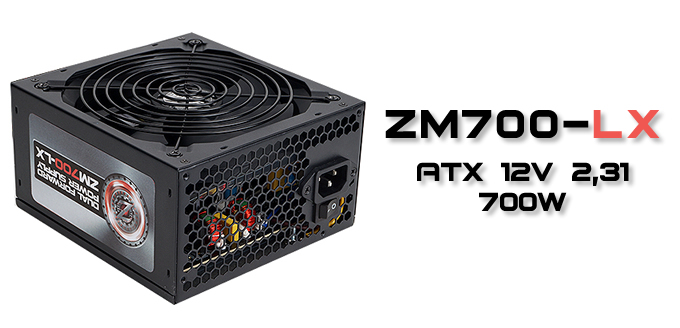

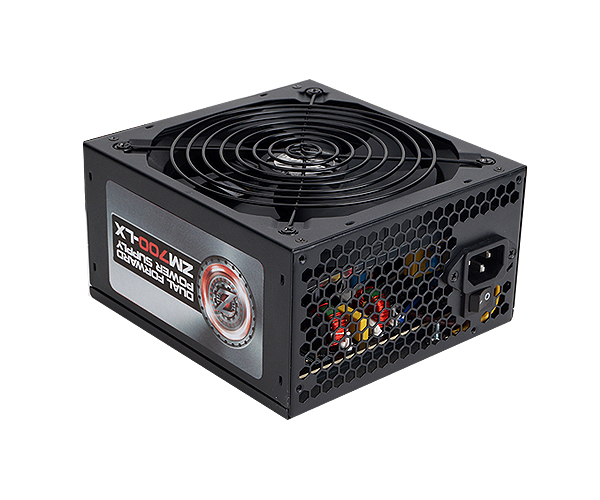

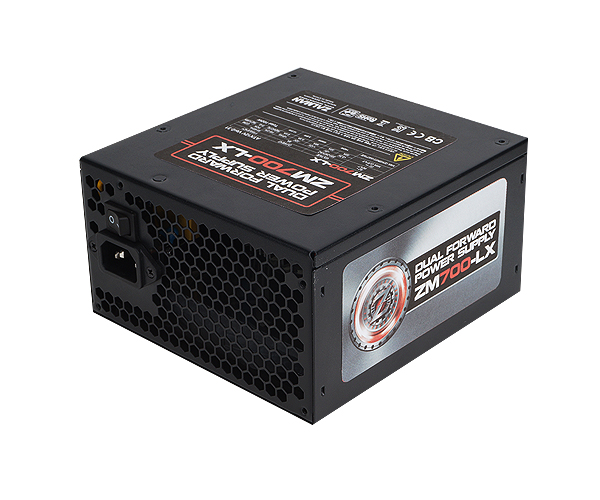

ZM700-LX

700lx

ZM700-LX_eng_01

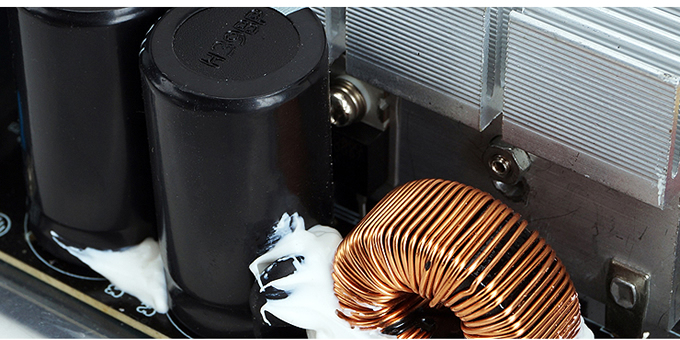

PFC ativo

Fornecer alto fator de potência e alta eficiência. ZM700-LX_03

Circuito Dual Forward Converter

Circuito Dual Forward Converter para estabilidade. ZM700-LX_05

Saída Single Rail +12VDC

Projetado com saída Single+12VDC para tensão estabilizada. ZM700-LX_07

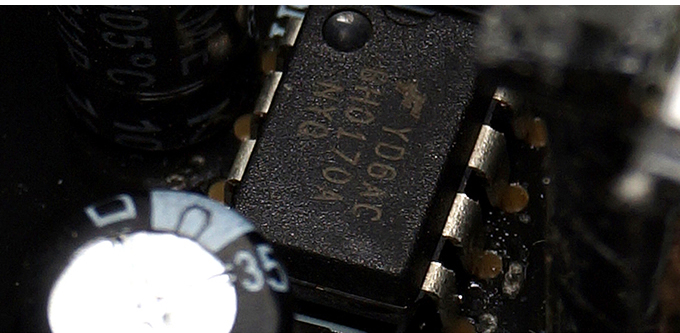

Circuito Integrado +5Vsb Green

Atende a norma ErP 2010 Lot6 UE, consumo em modo standby inferior a 1W. ZM700-LX_09

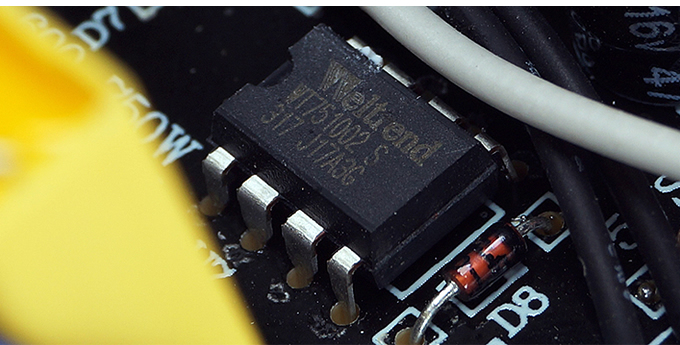

Circuito Integrado de proteção secundária

Proteções contra sobretensão, subtensão e curto circuito. ZM700-LX_11

Conversor DC-DC

Conversor DC-DC para +5V e +3.3V. ZM700-LX_13

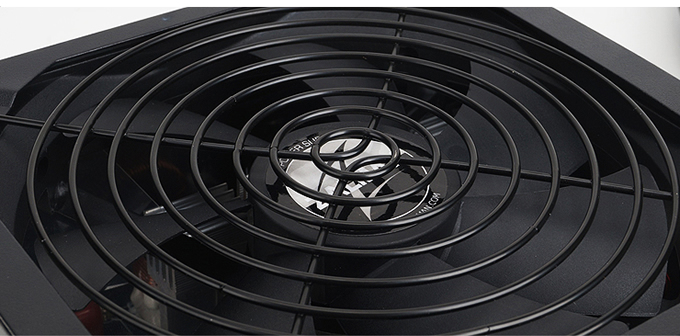

Fan silencioso de 140mm

Baixo ruído, fan controlado por sistema de resfriamento térmico. ZM700-LX_15

Especificações:

Características elétricas:

AC Imput Range	Voltage	100-240VAC	200-240VAC		Vout	Output Load Rating			Combined Power
	Frequency	50Hz ~ 60Hz ± 3				Imin	Imax	Ipeak
AC Imput Current	Voltage	100-240VAC	200-240VAC		+3.3V	0.1A	20A		140W	700W
	Current	10/5A	8A		+5V	0.2A	20A
PFC Type	Active PFC				+12V	0.1A	58A	60A	696W
Power Factor Correction	Max 99%				-12V	0.0A	0.3A		3.6W
Inrush Current Limit (@ Cold Start at 25ºC)	115VAC	–			+5VSB	0.0A	2.5A	3.5A	12.5W
	230VAC	Max 150A			Ambient Temperature
Efficiency	Max 87% @230VAC, Typical load				Operation		0 ~ +40ºC
DC Output Voltage Regulation	Vout	Regulation Range		At Full Load	Storage		-20 ~ +70ºC
	+3.3VDC	±5%	+3.14 ~ +3.47V		Ambient Humidity
	+5VDC	±5%	+4.75 ~ +5.25V		Operation		5% ~ 95% RH
	+12VDC	±5%	+11.4 ~ +12.6V		Storage		5% ~ 95% RH
	-12VDC	±5%	-10.8 ~ -13.0V		Dimensions		157(L)150(W)86(H)mm
	+5VSB	±5%	+4.75 ~ +5.25V		Weight		2.2kg
DC Output Ripple & Noise	Vout	Standard Range		At Full Load	Protection Functions
	+3.3VDC	50mV			Over-Votage Protection (OVP)
	+5VDC	50mV			Under Voltage Protection (UVP)
	+12VDC	120mV			Short-Circuit Protection (SCP)
	-12VDC	120mV			Over-Power Protection (OPP)
	+5VSB	50mV

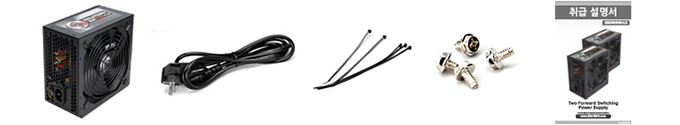

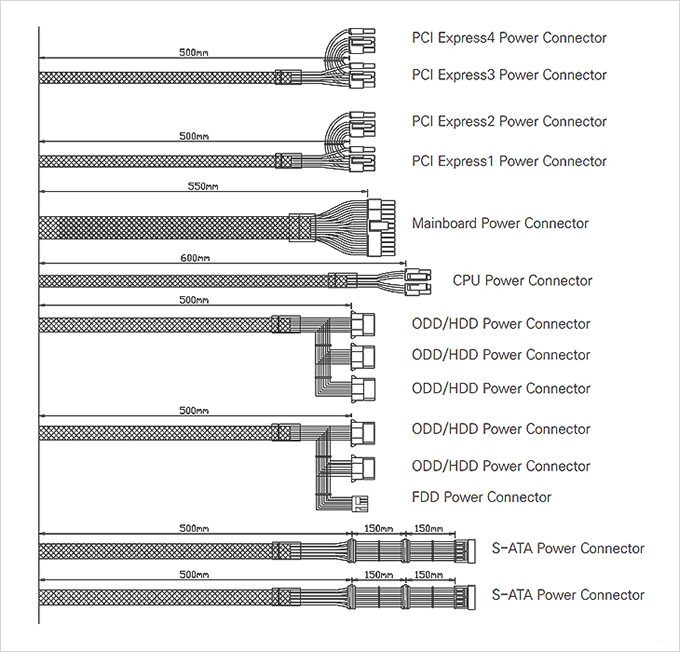

Componentes:

ZM700-LX_19

Os recursos e especificações estão sujeitos a mudanças sem aviso prévio.
