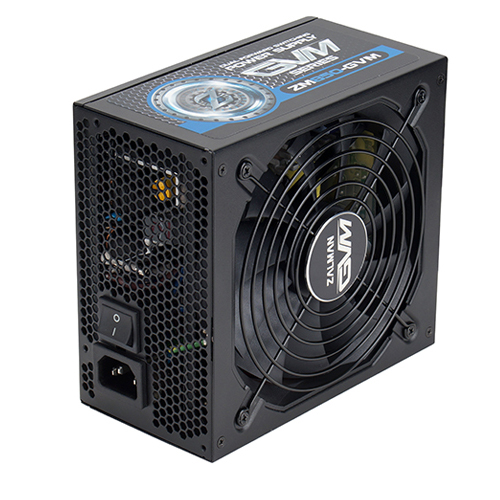

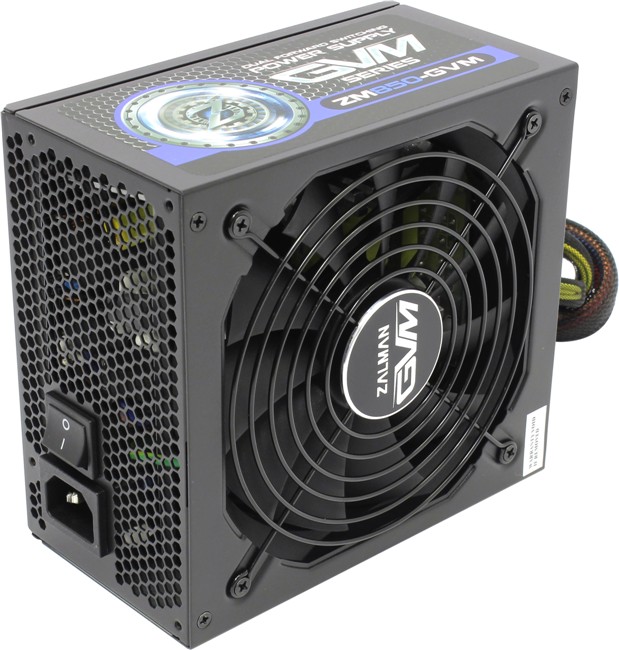

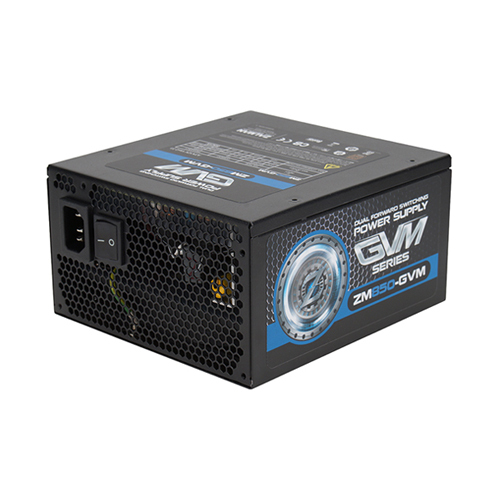

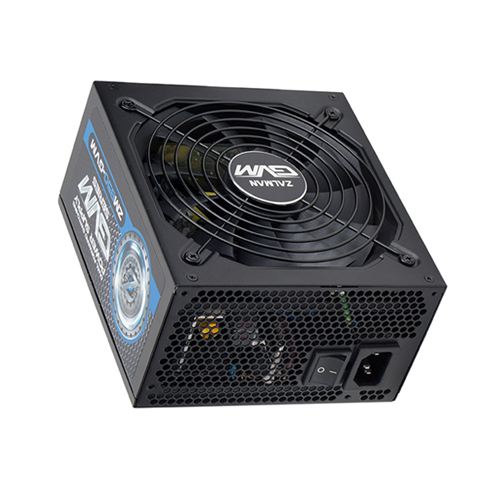

ZM850-GVM

zm850gvm

PFC Ativo

Circuito PFC ativo para fornecer alto fator de potência e alta eficiência

pfc

Conversor DC-DC

Conversor DC-DC para +5V e +3,3V

dcdc

Saída Single Rail +12VDC

Design Single Rail +12VDC

srail

Circuito Integrado +5Vsb Green

De acordo com o padrão ErP 2013 Lot6 EU Standby Power Standards

green_ic

Circuito Integrado de Proteção Secundário

Circuito de proteção sobrecorrente, sobrecarga, sobretensão, subtensão e curto circuito.

protec_ic

Cabos Modulares

Para melhor organização dos cabos

modular

Especificações:

spec

cert

Características elétricas:

AC Input Range	Voltage	100 ~ 240VAC ±10%			Vout	Output Load Rating			Combined Power
	Frequency	50 ~ 60Hz ± 3				Imin	Imax	Ipeak
AC Input Current	100VAC	15A			+3.3V	0.1A	22A		140W	850W
	240VAC				+5V	0.2A	22A
PFC Type	Active PFC				+12V	0.1A	70.5A		846W
Power Factor Correction	Max 99%				-12V	0.0A	0.5A		6W
Inrush Current Limit (@ Cold Start at 25℃)	100VAC	Max 150A			+5VSB	0.0A	3A		15W
	240VAC				Ambient Temperature
Efficiency	Max88% @ 230VAC, Typical load				Operation		0 ~ +45°C
DC Output Voltage Regulation	Vout	Regulation Range		At Full Load	Storage		-20 ~ +70°C
	+3.3VDC	±5%	+3.14 ~ +3.47V		Ambient Humidity
	+5VDC	±5%	+4.75 ~ +5.25V		Operation		5% ~ 95%RH
	+12VDC	±5%	+11.4 ~ +12.6V		Storage		5% ~ 95%RH
	-12VDC	±10%	-10.8 ~ -13.0V	At Full Load	Protection Funtions
	+5VSB	±5%	+4.75 ~ +5.25V		Over-Current Protection (OCP)
					Over-Voltage Protection (OVP)
DC Output Ripple & Noise	Vout	Standard Range			Under-Voltage Protection (UVP)
	+3.3VDC	50mV			Short-Cicuit Protection (SCP)
	+5VDC	50mV			Over-Temperature Protection (OTP)
	+12VDC	120mV			Over-Power Protection (OPP)
	-12VDC	120mV			Dimensions		160(L) x 150(W) x 86(H) mm
	+5VSB	50mV			Weight		2.8kg

Os recursos e especificações estão sujeitos a mudanças sem aviso prévio.
